钢铝版耐磨试验

检测项目

1. 磨损量检测： 质量损失（mg/1000次，精度±0.1mg），体积磨损率（mm³/N·m）

2. 摩擦系数监测： 动态摩擦系数（μ，范围0.001-1，采样频率1000Hz）

3. 表面粗糙度变化： 磨痕区域Ra值（μm，触针式测量，行程5mm）

4. 硬度衰减率： 磨痕边缘维氏硬度（HV0.5，载荷500gf，保载15s）

5. 涂层附着力评估： 划痕法临界载荷（Lc，范围0-200N，加载速率10N/min）

6. 磨痕形貌分析： 三维轮廓扫描（纵向分辨率0.1μm，横向分辨率1μm）

7. 磨损机制判定： 磨屑成分分析（EDS能谱，元素检测范围B4-U92）

8. 循环寿命测试： 失效周期数（基体暴露或涂层剥落＞5%面积）

9. 润滑条件影响： 干摩擦/油润滑（ISO VG220，流量20mL/min）

10. 温度相关性： 可控温磨损（室温至300℃，精度±2℃）

检测范围

1. 冷轧钢板： SPCC-SPCD系列，厚度0.5-3.0mm，重点检测轧制方向对磨损各向异性影响

2. 镀锌钢板： GI/GL系列（锌层厚度10-30μm），评估锌层磨损阈值与基体保护效能

3. 铝合金板材： 5系/6系合金，检测氧化膜破裂临界载荷与二次耐磨性

4. 彩涂钢板： 聚酯/氟碳涂层（厚度20-30μm），考核涂层抗磨耗保色性能

5. 不锈钢板： 304/430系列，重点检测钝化膜破坏后的磨损加速效应

6. 铝镁合金板： 5083/H32状态，评估海洋环境下的磨损-腐蚀耦合效应

7. 铜铝复合板： 界面结合强度≥80MPa，检测异种金属电化学磨损特性

8. 热冲压成形钢： 22MnB5系列，检测高温氧化层对模具磨损的影响

9. 阳极氧化铝板： 膜厚10-25μm，考核多孔氧化膜磨损过程中的自润滑特性

10. 锌铝镁镀层板： ZAM系列（Mg含量1.5-3.0%），检测腐蚀产物对摩擦系数的调节作用

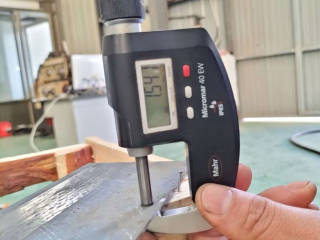

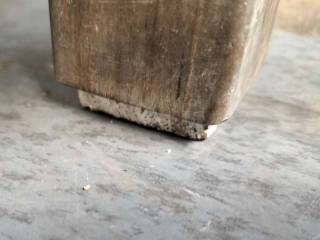

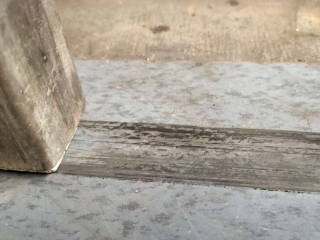

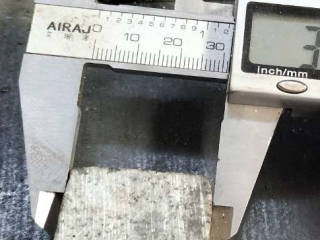

试验图片（部分）

检测方法

国际标准： ASTM G133-05(2016) 线性往复摩擦磨损试验方法，规定振幅1-50mm，最大速度0.1m/s；ASTM G99-17 销盘式磨损试验标准，要求对磨球直径6mm，材料为Si3N4或WC；ISO 18535-2016 硬质涂层耐磨性评定方法，限定划痕间距≥3倍划痕宽度；ASTM D4060-19 泰伯尔耐磨试验法，适用于涂层耐磨指数测定（CS-10磨轮，1000g载荷）

国家标准： GB/T 12444.1-2022 金属材料 磨损试验方法 环块式试验，规定环件硬度HRC58-62，线接触压力0.5-5MPa；GB/T 12967.3-2022 阳极氧化铝耐磨性试验 落砂法，采用标准石英砂（粒径0.1-0.3mm），流量100g/15s；GB/T 1768-2006 漆膜耐磨性测定 旋转橡胶磨轮法，要求500g载荷下每1000转称重；GB/T 24179-2022 金属材料 磨损腐蚀试验通则，规定电解液pH值7.5±0.2，温度30±1℃

检测设备

1. 往复式摩擦磨损试验机： MFT-5000型（最大载荷500N，频率0.1-20Hz，温度范围RT-800℃）

2. 多功能磨损试验机： UMT-TriboLab型（三轴力传感器，精度±0.001N，可实现旋转/线性/微动多种运动模式）

3. 表面形貌测量仪： Talysurf CCI 6000型（垂直分辨率0.01nm，扫描面积50×50mm）

4. 纳米压痕仪： G200型（最大载荷500mN，空间分辨率100nm，可测磨损硬化层模量变化）

5. 扫描电子显微镜： JSM-7900F型（分辨率1.0nm@15kV，配备牛津Ultim Max 170 EDS能谱仪）

6. 辉光放电光谱仪： GDS850A型（深度分辨率0.1μm，用于镀层磨损后成分深度分析）

7. 可控气氛磨损箱： Custom-built型（氧含量0.1-1000ppm，露点-80℃至+50℃，模拟特殊工况磨损）

8. 高温摩擦磨损试验机： THT-1000型（最高温度1000℃，真空度10-3Pa，轴向跳动≤1μm）

以上是与"钢铝版耐磨试验"相关的简单介绍，具体试验/检测周期、检测方法和仪器选择会根据具体的检测要求和标准而有所不同。北检检测技术研究院将根据客户需求合理的制定试验方案。
