键槽轴试验

检测项目

尺寸精度检测：

• 键槽宽度公差：基本尺寸±0.018mm（依据GB/T 1095-2003）
• 键槽深度偏差：允许范围±0.2mm（参照ISO 3912:2018）
• 键槽长度公差：基本尺寸±0.5mm（符合GB/T 1095-2003）
• 轴径尺寸公差：h6～h9级（依据GB/T 1800.2-2020）

形位公差检测：

• 键槽对称度公差：0.03mm（参照ISO 1101:2017）
• 键槽与轴心线平行度：≤0.05mm/100mm（依据GB/T 1184-1996）
• 键槽侧面粗糙度：Ra≤1.6μm（符合GB/T 1031-2009）

力学性能检测：

• 表面硬度：HRC 25-35（依据ASTM E18-22）
• 硬化层深度：0.8-1.2mm（参照ISO 2639:2022）
• 抗扭强度试验：扭矩负荷≥额定值150%（符合GB/T 239-1999）

检测范围

1. 合金钢制键槽轴： 涵盖40Cr、42CrMo等牌号，重点检测调质处理后硬度均匀性

2. 不锈钢键槽轴： 304/316系列，侧重耐腐蚀性与晶间腐蚀试验

3. 碳钢精密传动轴： 45钢制，检测焦点为尺寸精度与疲劳强度

4. 工程机械重载轴： 额定扭矩≥2000Nm，需进行超载扭转试验

5. 汽车变速箱输出轴： 要求高频淬火层深度与表面硬度双重验证

6. 船舶推进器轴系： 检测海水环境下的应力腐蚀裂纹敏感性

7. 航空航天用高强度轴： 30CrMnSiA等材料，需进行微观组织分析

8. 液压泵传动轴： 侧重径向跳动公差（≤0.01mm）检测

9. 风电设备主轴： 要求-40℃低温冲击功≥27J（参照EN 10045-1）

10. 机器人精密减速器轴： 检测键槽角度公差±30′（依据JB/T 9170-2018）

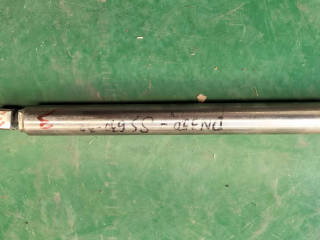

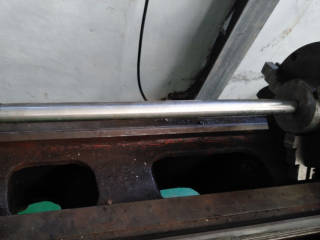

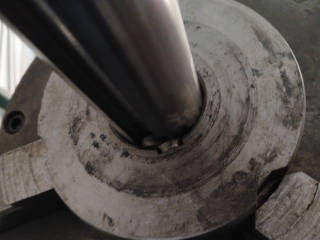

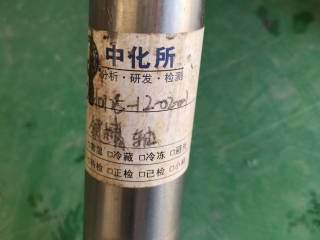

测试图片（部分）

检测方法

国际标准：

• ASTM E18-22 金属材料洛氏硬度标准试验方法
• ISO 3912:2018 圆柱轴用键槽的尺寸与公差
• ISO 2639:2022 钢的渗碳硬化层有效深度测定
• ASTM E384-22 材料显微硬度的标准试验方法

国家标准：

• GB/T 1095-2003 平键 键槽的剖面尺寸
• GB/T 1958-2017 产品几何量技术规范(GPS) 几何公差检测与验证
• GB/T 3077-2015 合金结构钢技术条件
• GB/T 4334-2020 金属和合金的腐蚀 不锈钢晶间腐蚀试验
• GB/T 239-1999 金属材料扭转试验方法
• JB/T 9170-2018 高速齿轮传动装置技术规范

检测设备

1. 三坐标测量机： ZEISS CONTURA G2 型（测量精度1.8+L/300μm，带RDS旋转测座）

2. 万能材料试验机： INSTRON 5985型（扭矩测量范围0.02N·m-3000N·m，精度±0.5%）

3. 数字式洛氏硬度计： Wilson 5748型（符合ASTM E18标准，初试验力98.1N，总试验力1471N）

4. 精密粗糙度仪： Mitutoyo SJ-410型（测量范围±800μm，分辨率0.01μm）

5. 直读光谱仪： OBLF QSN750-II型（检测元素范围C、Si、Mn、Cr等，碳元素检测限0.0001%）

6. 金相显微镜： ZEISS Axio Imager.A2m（配500万像素CCD，放大倍数50-1000X）

7. 超声波探伤仪： Olympus EPOCH 650型（频率范围0.5-20MHz，带DAC/TVG曲线功能）

8. 激光跟踪仪： Leica AT960型（最大测量距离80m，空间精度±15μm）

以上是与"键槽轴试验"相关的简单介绍，具体试验/检测周期、检测方法和仪器选择会根据具体的检测要求和标准而有所不同。北检检测技术研究院将根据客户需求合理的制定试验方案。
